雙曲面減速機具有體積小、重量輕,承載能力高,使用壽命長,運行平穩,噪聲低,輸出扭矩大,速比大,效率高,性能安全等特點。它被廣泛應用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、化工、船舶、兵器和航空航天等工業領域。 雙曲面減速機作為匯德諾公司推行的一種減速機,接下來就和小編一起看看它的安裝說明書吧。
安裝
注意事項
安裝減速機時要注意以下一些事項:
1.減速機與機械設備裝配之前,要檢查減速機輸出軸的旋轉方向是否正確;
2.減速機與原動機、設備裝配之前,應檢查各軸徑、孔徑、鍵和鍵槽的偏差尺寸,避免裝配過緊、過松影響 減速機性能;
3.減速機必須牢固地安裝在機械設備上,避免有松動或振動;
4.盡可能地避免減速機暴露在烈日陽光下和惡劣環境中;
5.如果減速機存放時間長達4-6個月,應檢查油封是否浸潤在潤滑油中,可能油封唇口會粘在軸上,甚至失 去了彈性,由于適合的彈性是油封必須的工作條件,所以推薦更換油封;
6.所有橡膠件和透氣孔不能沾有油漆;
7.與減速機的空心軸或?qū)嵭妮S配合連接時,應在軸上配合部分涂上潤滑油,以免卡死或氧化;
8.使用時必須檢查油位(如油位鏡孔或打開油塞,小型號是沒有的);
9.使用新減速機時,不能滿負載起動,應該逐步增大負載;
10.使用各類電機直連型減速機時,若電機重量偏大,應設支撐裝置;
11.確保電機風扇附近有良好的通風環境,以免影響散熱效果;
12.減速機的標準工作環境溫度是-5°C至40°C,如果不在這范圍時,請與我們技術服務人員聯系。
使用限制
這本樣本給出的參數基本上是按B3安裝方位來編的,即第一級沒有完全浸入油中。對于其他安裝方位和輸入轉速, 請參考下面表格中相應參數。當遇到下列應用情況時,如有必要請與我們技術服務人員聯系。
1. 在原有上提高轉速時;
2.應用在慣性特別大的設備上時;
3.應用在如升降機(需要自鎖考慮)時;
4.當減速機岀現故障有可能會對操作者造成 危害時;
5.應用在減速機過度疲勞狀態時;
6.工作環境溫度低于-5°C或高于40°C時;
7.在化學腐蝕環境中使用時;
8.在鹽性環境中使用時;
9.在輻射性高的環境中使用時;
10.在環境氣壓不在正常大氣壓力下使用時;
11 .安裝方位在這樣本中沒有被提到時。
避免把減速機部分或整臺浸入水中或其他液體中。
減速機承受的最大負載扭矩不能超過兩倍于性能參數表中規定的正常扭矩(當使用系數 fs=1時);這里最大負載扭矩是指承受瞬間 短暫的過載,他岀現在過載啟動' 剎車、振 動或其他動態操作環境中。
潤滑油

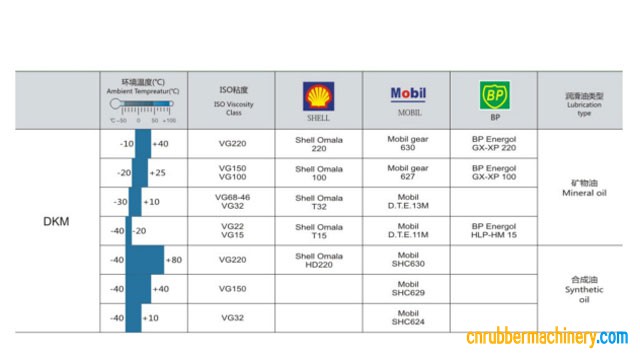

潤滑油減速機
潤滑油加注量

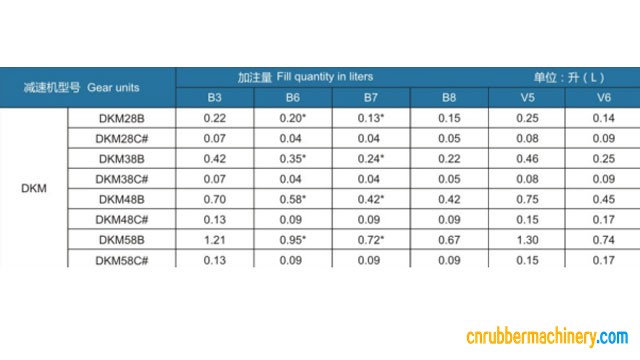

規定的加注量為參考值。精準值的變化與級數和傳動比有關。請您在加注潤滑油時一定要注意油位螺栓所指示的精確油 量。后期調整安裝方式時,您必須根據改變后的安裝方式相應調整加注潤滑劑.下表中列岀了不同安裝方式(B3. B6. B7......)的減速機相應的標準參考潤滑油注入量值,
#:采用3級傳動減速機時,各自捆主3級箱體和2級箱體的潤滑油,潤滑油互不相通,表中的加注量為3級箱體潤滑油捆±量。
*:表示在此安裝方式,不能僅憑油位塞加注潤滑油,油位需高出油位塞,加注量按表中所示。
維護/MAINTENANCE
1)對于齒輪箱,首次換油必須在工作大約300小時 (齒輪磨合期)后進行,在換油時應使用合適的清洗 劑/N心的沖洗齒輪箱,不得彳導礦物油和合成油混合。
2 )每3000工作小時,最低程度半年,應檢測油以及 油位,有密封不嚴引起滴漏的常規檢測,若是IEC輸入 的減速機,則檢測檢查彈性體,必要時進行更換。
3) 格局不同的工作條件(見下圖)而定,最長每三年 檢測一次,更換礦物油,更換軸承潤滑油脂。
4) 根據不同的工作條件而定,更換輸岀軸上的油封。
維護
1)對于齒輪箱,首次換油必須在工作大約300小時 (齒輪磨合期)后進行,在換油時應使用合適的清洗 劑/N心的沖洗齒輪箱,不得彳導礦物油和合成油混合。
2 )每3000工作小時,最低程度半年,應檢測油以及 油位,有密封不嚴引起滴漏的常規檢測,若是IEC輸入 的減速機,則檢測檢查彈性體,必要時進行更換。
3)格局不同的工作條件(見下圖)而定,最長每三年 檢測一次,更換礦物油,更換軸承潤滑油脂。
4)根據不同的工作條件而定,更換輸岀軸上的油封。
5)產品岀現故障時,不要拆卸部件,與本公司銷售服 務部門聯系(需提供減速機規格、出廠日期、編號、 已使用時間、主機名稱、主機生產單位和故障類型) 后,再采取合理的措施。
存放 / Storage
1.有頂棚,防雨雪,無振動.
2.在設備和地面之間墊放木塊或其他材料,
3.開箱后暫不使用的減速機在其加工表面涂上防銹油,并應及時放回包裝箱內.
4.在定期檢查的情況下,兩年以及更長時間.在進行檢查時,應檢査清潔度和機械損傷,檢査防銹層是否完好。
定貨須知
減速機訂單請向我們提供以下信息:
1.減速機型號標記(減速機類型、速比、功率和安裝方式)。
2.減速機表面噴涂顏色,一般按銀白色提供。
3.訂購數量。
4.其他特殊需求。
