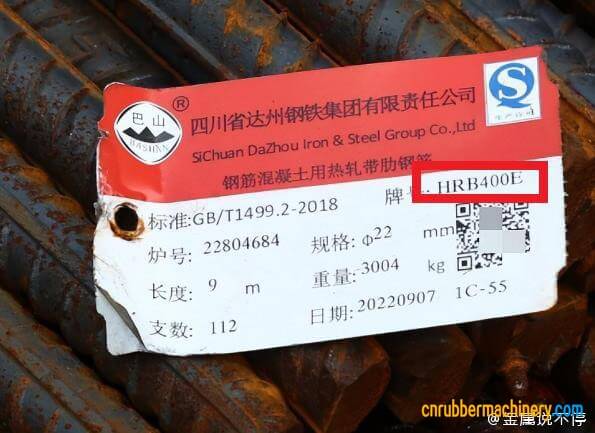

HRB400E：帶e鋼筋這是新規(guī)范規(guī)定的抗震鋼筋。

hrb400e的鋼筋比hrb400區(qū)別就是使鋼筋獲得更好的延性，從而能夠更好地保證重要結(jié)構(gòu)構(gòu)件在地震時具有足夠的塑性變形能力和耗能能力。


帶E鋼筋和普通的鋼筋之間的區(qū)別，主要對鋼筋強度和伸長率的實測值在技術(shù)指標上作了一定的提升。牌號后加E的鋼筋除應滿足以下條件:


a)鋼筋實測抗拉強度與實測屈服強度之比不小干1.25;


b)鋼筋實測屈服強度與屈服強度特征值之比不大干1.30;


c)鋼筋的最大力總伸長率不小于9%


這三條要求外，其他要求與相對應的已有牌號鋼筋相同。也就是說，帶E鋼筋的化學成分、碳當量限值以及抗拉強度、屈服強度、強度設(shè)計值、彈性模量等基本力學性能指標的取值與不帶E的同牌號熱軋帶肋鋼筋相同。


帶“E”鋼筋在哪種情況下使用？

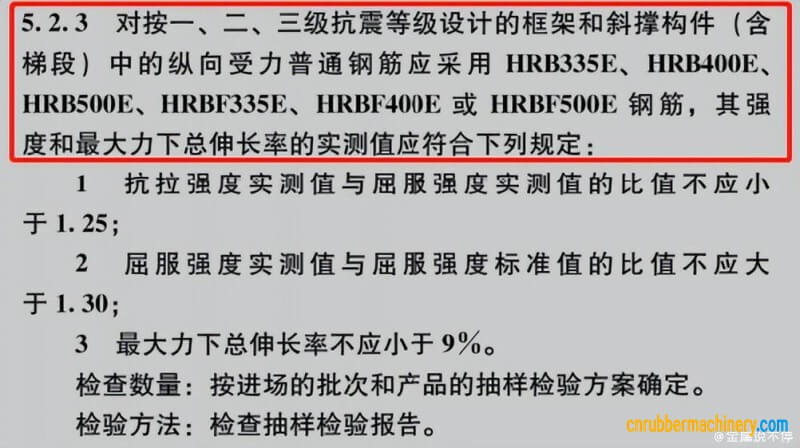

根據(jù)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50204-2015中5.2.3條中規(guī)定，如下圖：

規(guī)范中明確要求：對一、二、三級抗震等級設(shè)計的框架和斜撐構(gòu)件中的縱向受力鋼筋使用帶E鋼筋，即框架結(jié)構(gòu)中框架梁、柱豎向鋼筋、樓梯部位縱向鋼筋等等。


冷軋鋼筋脆斷還是延斷好


冷軋鋼筋是用熱軋經(jīng)多道冷軋減徑，一道壓肋并經(jīng)消除內(nèi)應力后形成的一種鋼筋。冷軋鋼筋在預應力混凝土構(gòu)件中，是冷拔低碳鋼筋的更新?lián)Q代產(chǎn)品，在現(xiàn)澆混凝土結(jié)構(gòu)中，也具有極其重要的作用，應用冷軋變形鋼筋可以代換Ⅰ級鋼筋，以節(jié)約鋼材，減少Ⅰ級鋼筋的供求壓力。


延性斷裂和脆性斷裂是鋼筋兩種不同的斷裂方式，它們之間主要區(qū)別在于斷裂前是否有明顯的變形和能量吸收。


1.延性斷裂（Ductile Fracture）：延性斷裂通常發(fā)生在低強度的鋼筋中，斷裂前有明顯的塑性變形，如頸縮、彎曲等。在斷裂過程中，鋼筋會吸收大量的能量，表現(xiàn)出良好的延性。延性斷裂通常與加工硬化和應力集中有關(guān)。


2.脆性斷裂（Brittle Fracture）：脆性斷裂通常發(fā)生在高強度的鋼筋中，斷裂前幾乎沒有明顯的塑性變形，斷裂通常是瞬間發(fā)生的。在脆性斷裂過程中，鋼筋吸收的能量很少，表現(xiàn)為脆性破壞。脆性斷裂通常與鋼筋的內(nèi)部缺陷、偏析、夾雜物等有關(guān)。


判斷鋼筋的斷裂類型可以通過實驗和觀察斷裂后的外形進行判斷。以下是幾種判斷方法：


1.拉伸試驗：通過對鋼筋進行拉伸試驗，觀察鋼筋斷裂前的變形情況。延性斷裂前有明顯的塑性變形，而脆性斷裂前幾乎沒有塑性變形。


2.觀察斷裂后的外形：延性斷裂的鋼筋斷裂面呈暗灰色，斷口形狀不規(guī)則，有明顯的塑性變形痕跡。脆性斷裂的鋼筋斷裂面較光亮，斷口形狀平直、整齊，幾乎沒有塑性變形痕跡。


3.硬度試驗：通過硬度試驗測定鋼筋的硬度，硬度較高的鋼筋更易發(fā)生脆性斷裂。


鋼筋的斷裂類型與其強度、材質(zhì)、加工工藝等因素有關(guān)。了解鋼筋的斷裂類型有助于更好地選擇和使用鋼筋，以保證建筑結(jié)構(gòu)的安全性和耐久性。


文章來源： 唐韻現(xiàn)貨圈、成都承重墻


原文鏈接：https://www.xianjichina.com/special/detail_544015.html
來源：賢集網(wǎng)
著作權(quán)歸作者所有。商業(yè)轉(zhuǎn)載請聯(lián)系作者獲得授權(quán)，非商業(yè)轉(zhuǎn)載請注明出處。
