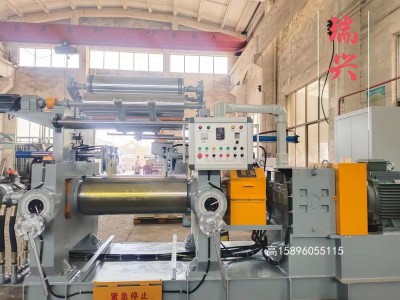

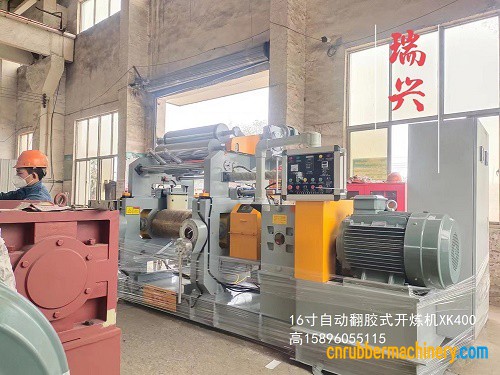

14寸16寸橡膠開煉機
主要技術參數：
| 滾筒規格 | ?400×1060mm |
| 型式 | 整體拼接式 |
| 滾筒速比 | 1：1.27 |
| 傳動方式 | 單進單出式 |
| 主電機 | 45KW-6P |
| 減速機 | 全密閉式硬齒面齒輪減速機 |
| 滾筒 | 合金冷硬鑄鐵（LTG-H），經回火處理后進行精密磨加工、工作表面硬度HS：70±2 |
| 軸承 | 易拆式帶椎度自動調心滾子軸承 |
| 滾筒調距裝置 | 電動（非帶膠料狀態下）調距范圍（0.5—10mm） |
| 接料盤 | SUS304不銹鋼（靠近操作右下角開槽，有抽屜用于清掃 ） |
| 溫度控制 | 密封冷卻系統（強力旋轉接頭） |
| 軸承潤滑 | 黃油自動泵潤滑方式 |
| 剎車裝置 | 電力液壓塊式制動器 |
| 底座、機架 | 由H型鋼焊接，經回火處理，機械加工 |
| 電控系統 | 獨立電器控制箱 |
| 外形尺寸 | ≈4490mm×1780mm×1700mm（L*W*H） |
| 重量 | ≈9000KG |
結構特征
本機主要由機架、機座、前后輥筒、傳動齒輪、減速機、手動調距裝置、潤滑裝置、緊急剎車裝置、冷卻裝置等組成。
1. 輥筒是機器的主要零件，用合金冷硬鑄鐵制造，其工作表面硬度為HS70±2，工作表面經磨削加工，具有高硬度和耐磨性。輥筒內裝有加熱或冷卻管道，以調節輥筒表面的溫度，滿足工藝要求。
2. 前輥設有手動調距裝置，調節輥筒間的距離，操作方便，式樣大方美觀。
3. 輥筒軸承采用調心球軸承24044K/W33，采用手動黃油泵油潤滑。與軸瓦結構相比，摩擦力大大減少，傳動效率提高，電能消耗明顯降低。同時，傳動噪音明顯減少。
4. 為防止膠料從輥筒兩端落入輥筒軸承，在輥筒兩端裝有擋膠板，可軸向移動，以調節煉膠或煉塑工作面長度。按客戶要求本機擋膠板采用固定式。
5. 傳動齒輪均有封閉式防護罩，機臺上裝有液壓制動剎車裝置，當發生緊急事故時，按下緊急按鈕，能立即剎車，安全可靠。其輥筒的慣性小于1/4周。
