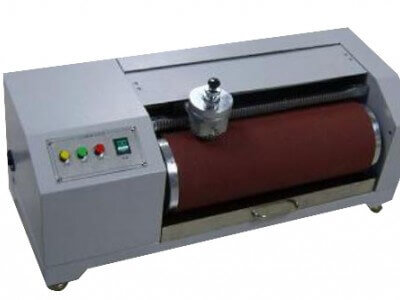

DIN-40型旋轉輥筒磨耗機是參照國際標準ISO 4649-1985《用旋轉輥筒裝置測定橡膠的耐磨性能》和國家標準GB 9867-88《硫化橡膠耐磨性能的測定（旋轉輥筒式磨耗機法）》進行研制開發的。該機與常用的阿克隆磨耗試驗機和格拉西里磨耗試  具有所需試樣小，試驗周期短和摩擦途徑不重復等優點，是目前國際上較為流行的通用磨耗試驗機。DIN-40型旋轉輥筒磨耗機的研制為我國橡膠制品耐磨性能測試上填補了一項空白，為我國橡膠制品質量的提高起到了一定的作用。

1．結構簡述

該機主要由動力系統、轉動輥筒、試樣夾轉器、自動停機系統、基座、及傳動裝置組成。傳動系統由電機帶動蝸輪、蝸桿使旋轉輥筒以一固定速度旋轉，同時試樣也一定的速度在砂布上移動以進行磨耗。

主要原理是：在某個固定載荷和一定級別的砂布上，柱狀試樣在砂布表面上橫切研磨一個確定行程。通過測量前后試樣的質量得出磨耗質量，再由試樣密度計算出體積磨耗量。為了使試驗有可比較性，最后需用標準橡膠，把試驗結果表示為以校驗過的紗布為基準的相對體積磨耗量或是表示為相對于某種標準膠的磨耗量的耐磨指數。

2．技術參數

3.1       輥筒直徑：150±0.2mm

3.2       輥筒長度：460 mm

3.3       輥筒轉速：40±1r/min

3.4       所用試樣：直徑16±0.2mm，厚度不小于6 mm

3.5       試樣夾持器橫移速度：4.2±0.06mm/r

3.6       研磨行程長度：20m或40m

3.7       試樣研磨速度：0.9r/min或不轉動

3.8       自身荷重：2.5N（通過試樣夾持器和懸臂產生）

3.9       試樣載荷可調重量：5N、7.5N、10N、

3.10   輸出功率：AC220V、50HZ

3.11   電機轉速：3000r/min

3．儀器各部件簡介
